Установка парктроников на Hyundai Solaris

Как самому установить парковочный радар на Hyundai Solaris седан!? А вот так.

Для начала его нужно купить. Я взял себе бюджетный вариант  SHO-ME Y-2616N04. Цена вопроса 850 рублей. Заказывал через интернет в ситилинке. Было решено должен быть того же цвета что и автомобиль. Поэтому, когда мне подкрашивали царапину на переднем бампере, заодно покрасили и парктроники.

20140607 164816 468x351 - Установка парктроников на Hyundai Solaris

Для того чтобы установить парктроники необходимо снять бампер. А для того чтобы снять бампер, нужно снять фары. А для снятия фар и проводки кабеля к экрану парктроника было бы очень неплохо снять обшивку багажника и пластиковый порог.

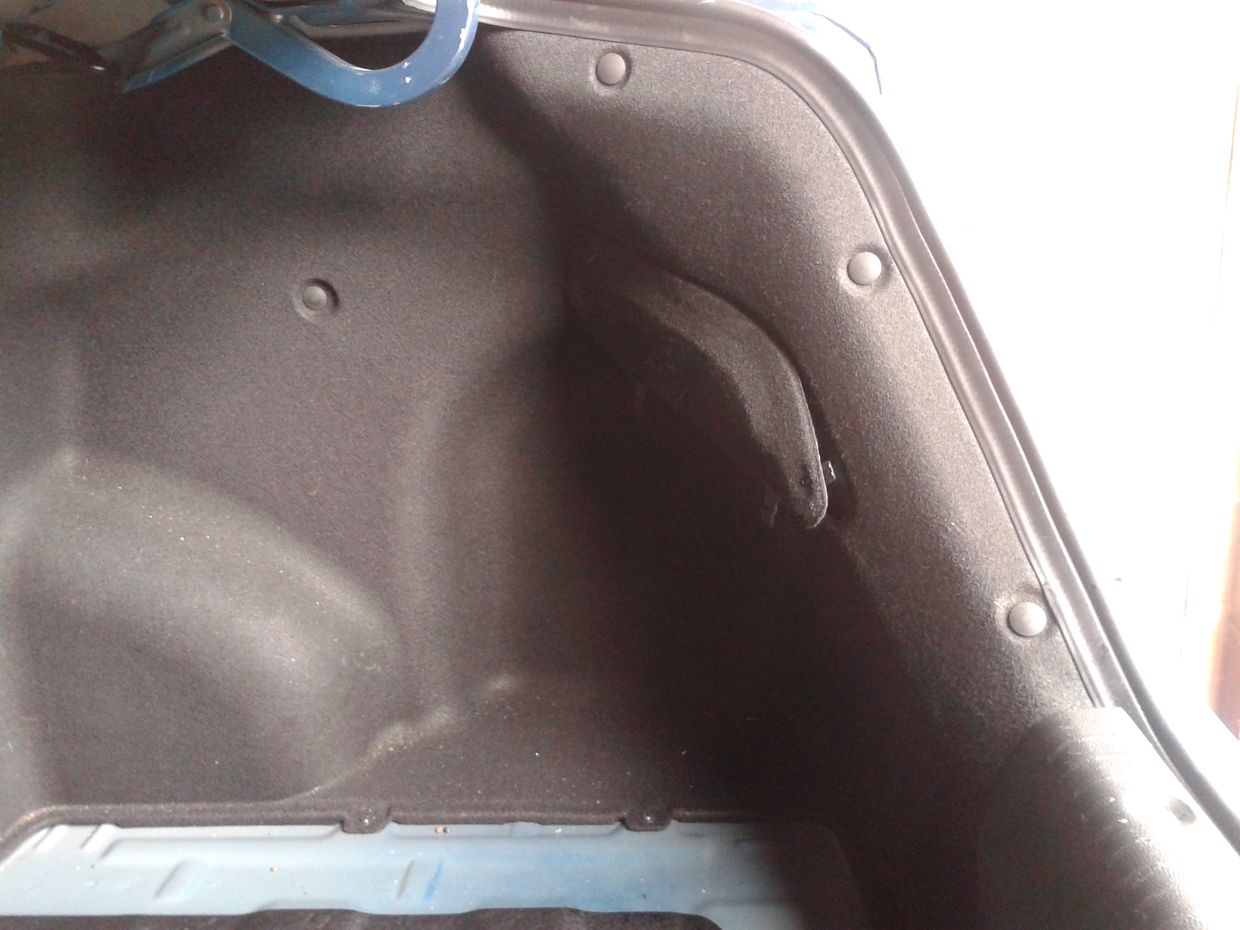

Первым делом снимаем обшивку, под ней мы потащим провода, заодно будет доступ к фарам.

20140607 125415 468x351 - Установка парктроников на Hyundai Solaris

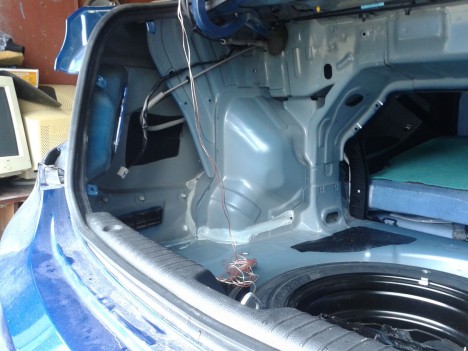

Обшивка снята, начинаем снимать фары. Отсоединив кабель выкручиваем 3 гайки на 10 и фара снимается. Дел на 5 минут.

20140607 125400 468x351 - Установка парктроников на Hyundai Solaris

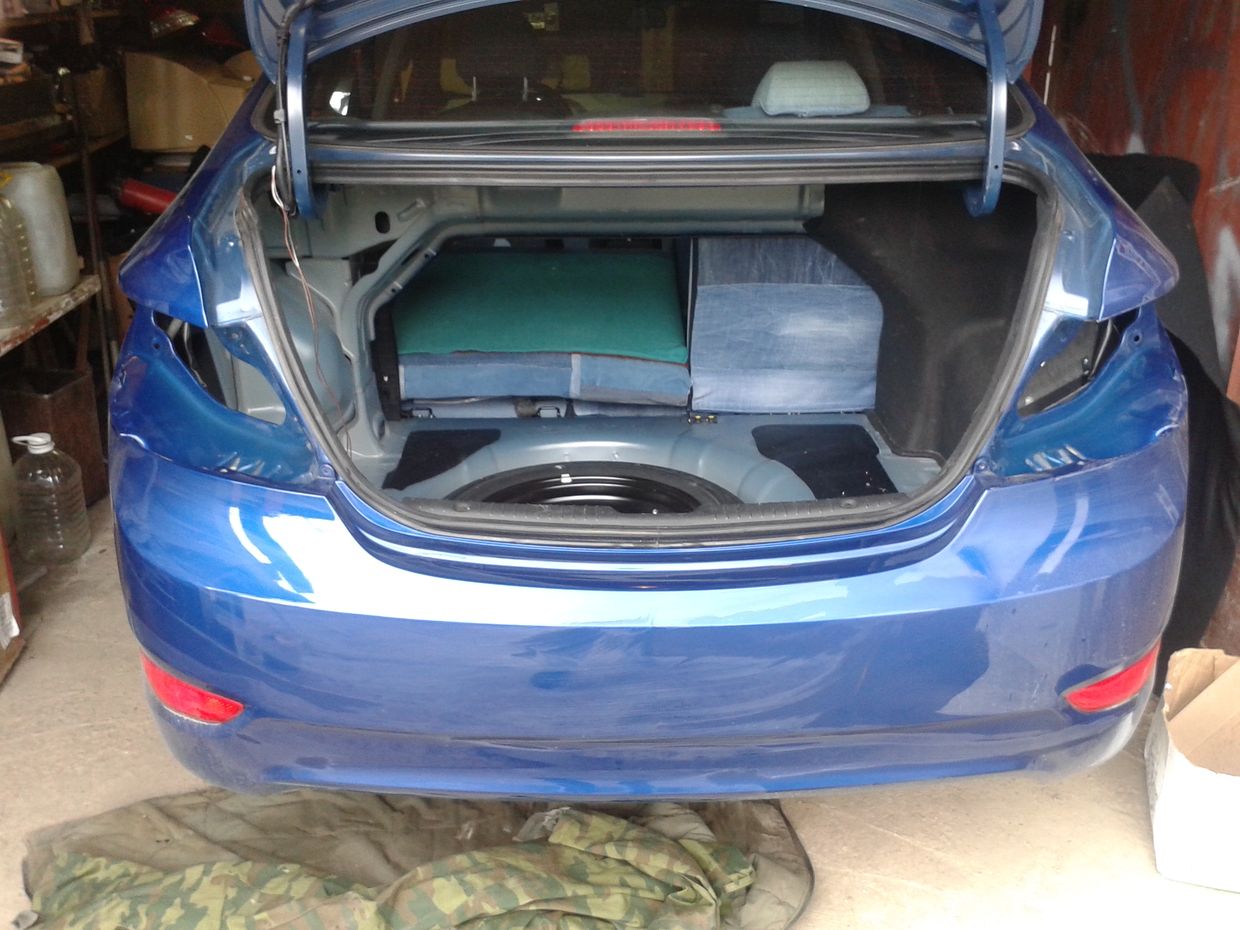

Фары сняты.

20140607 125917 468x351 - Установка парктроников на Hyundai Solaris

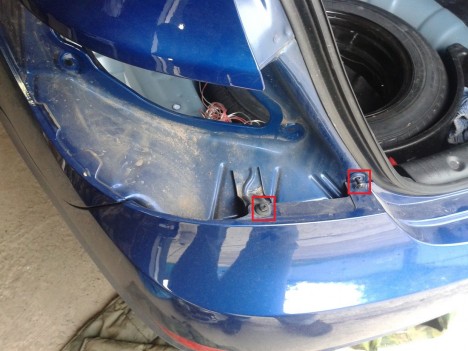

Теперь начинаем снимать сам бампер. Откручиваем с каждой стороны пистон и саморез.

20140607 125340 468x351 - Установка парктроников на Hyundai Solaris

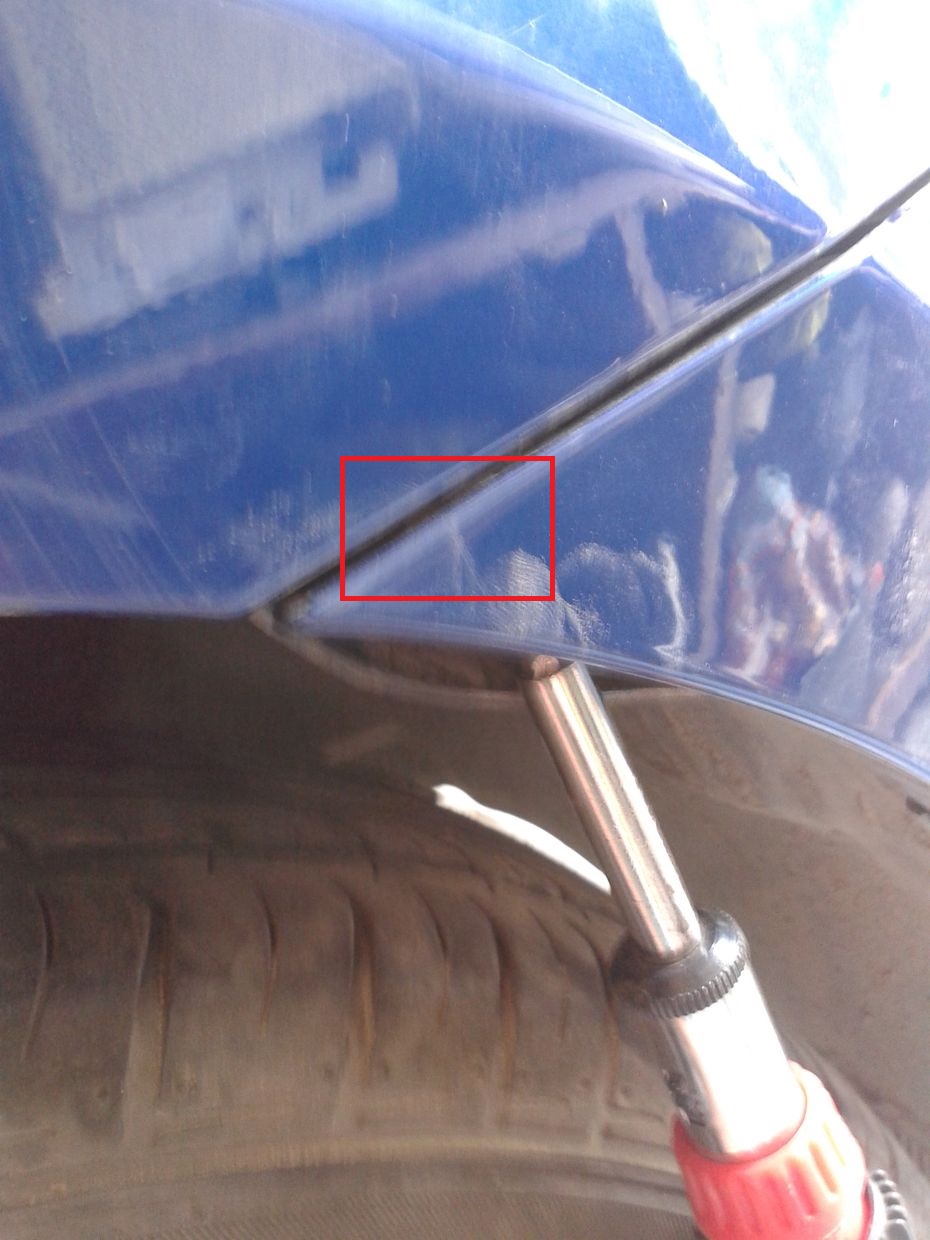

Под бампером есть еще по одному саморезу, выкручиваем их.

20140607 142418 468x623 - Установка парктроников на Hyundai Solaris

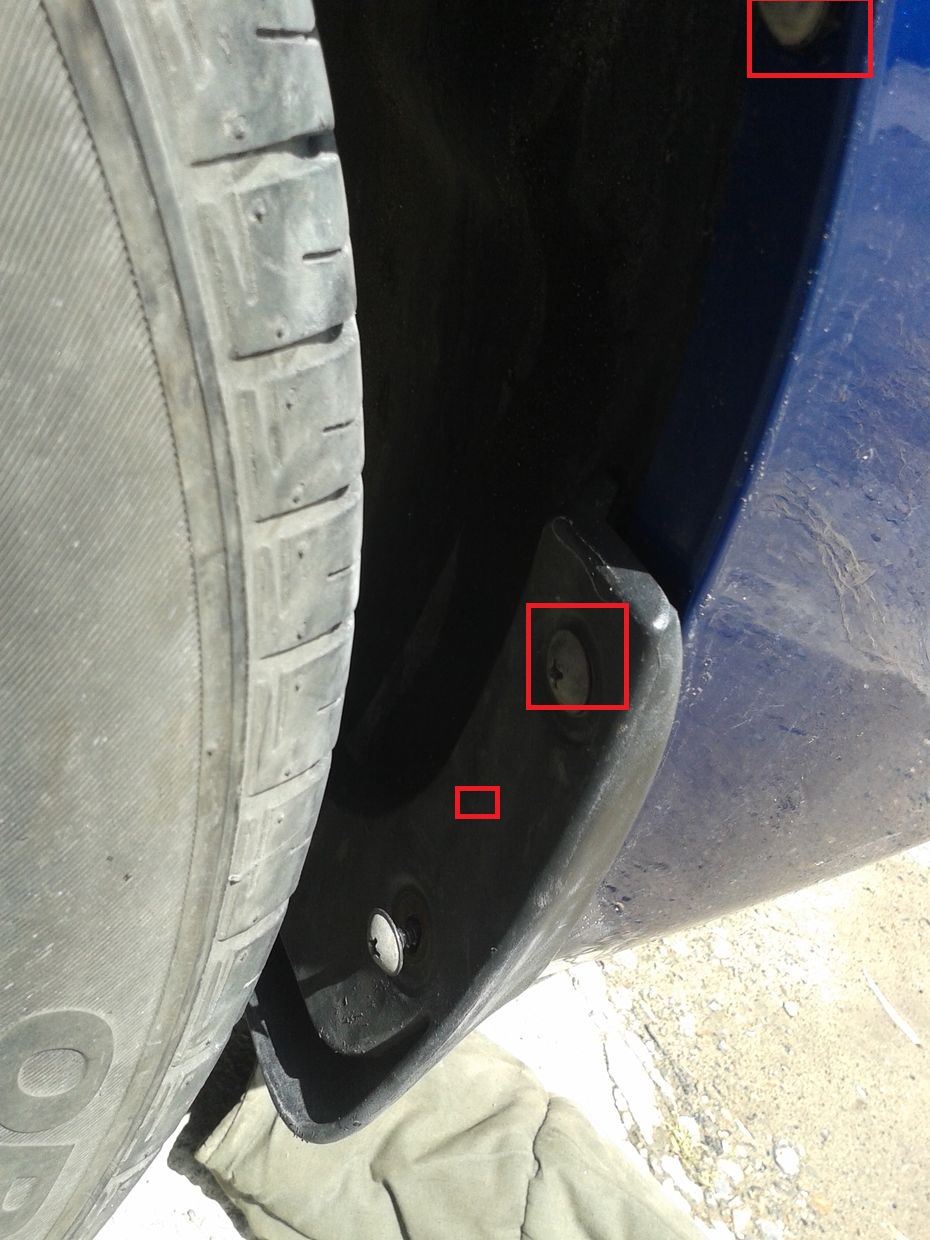

Затем откручиваем по 3 самореза под крылом. Может понабиться снять колеса, если нет удобного инструмента.

20140607 143128 468x623 - Установка парктроников на Hyundai Solaris

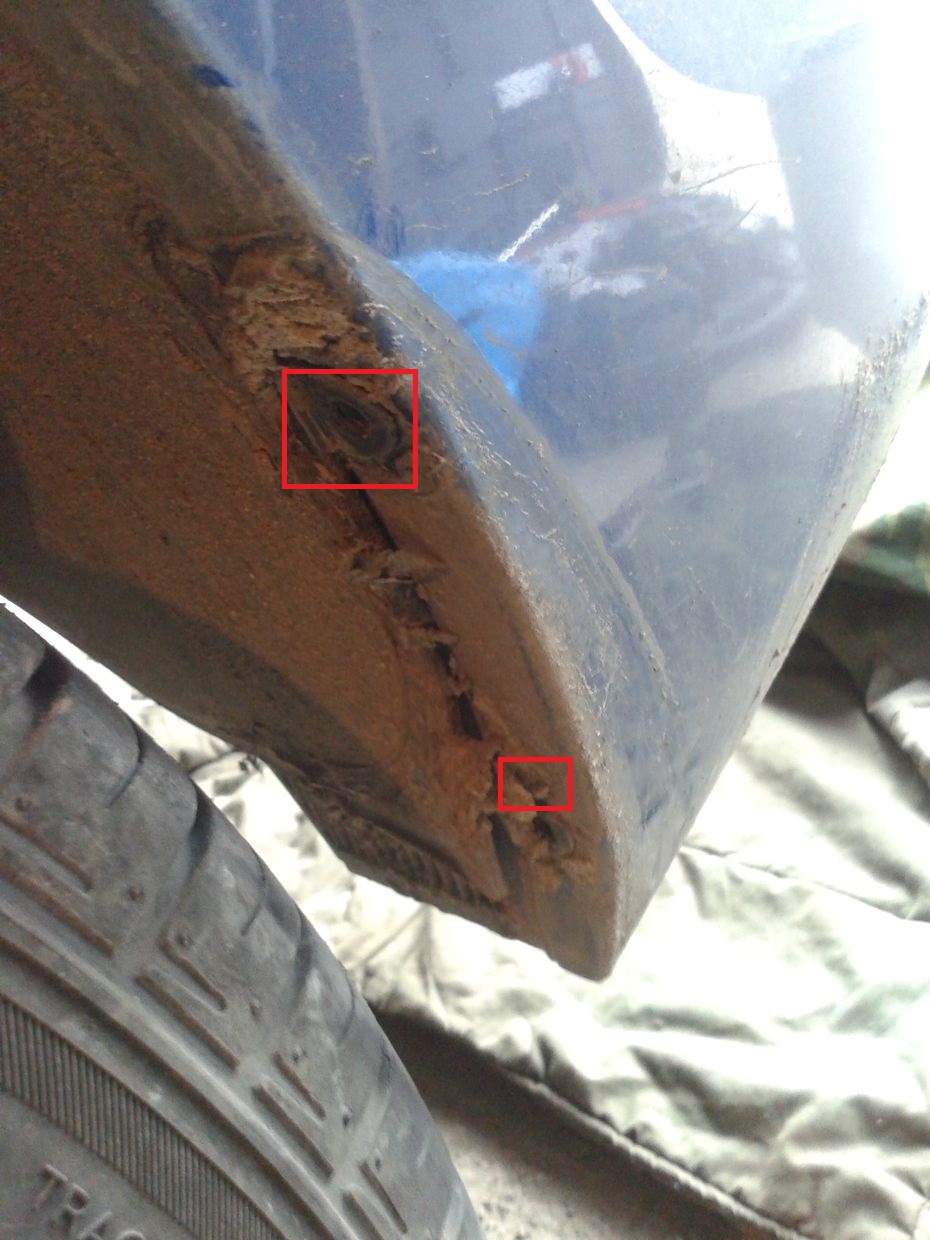

Они же только грязные.

20140607 125352 468x623 - Установка парктроников на Hyundai Solaris

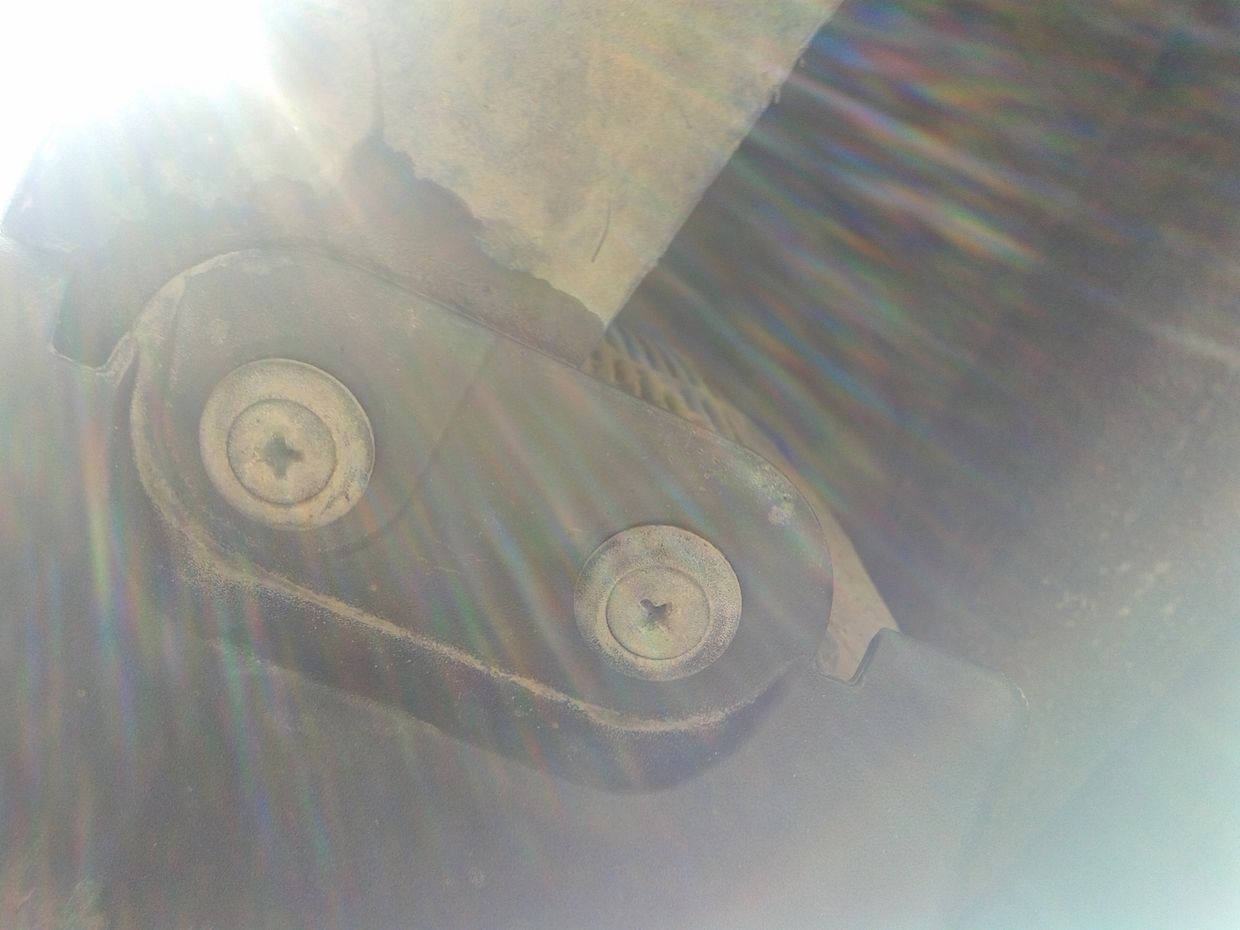

Заглянув вниз под брызговики — вынимаем оттуда по два пистона с каждой стороны. А также вынимаем два пистона держащих бампер снизу у выхлопной трубы.

20140607 143143 468x351 - Установка парктроников на Hyundai Solaris

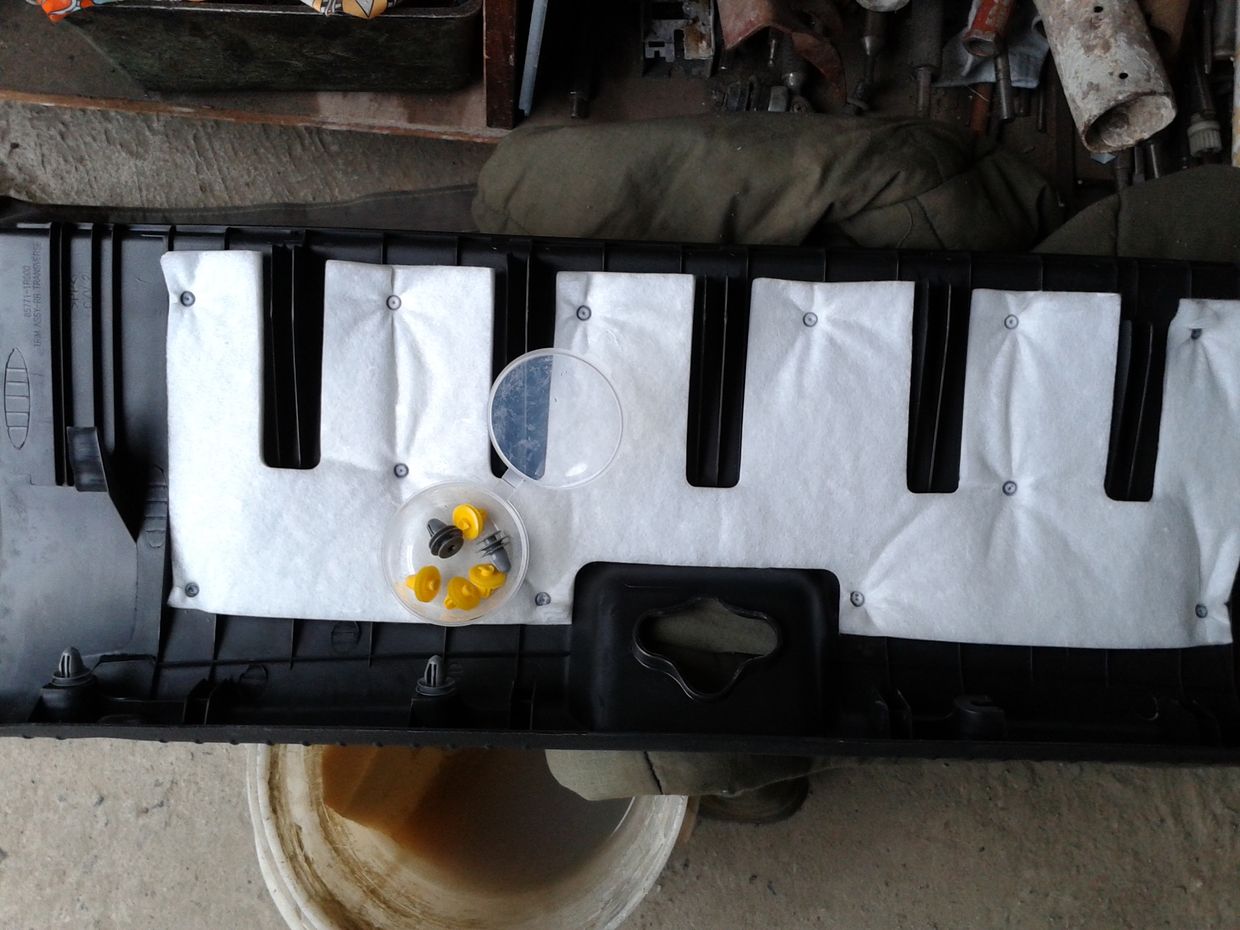

Потом нужно снять порог багажника — просто потянуть вверх, а не тащить на излом, как это сделал я.

20140607 172533 468x351 - Установка парктроников на Hyundai Solaris

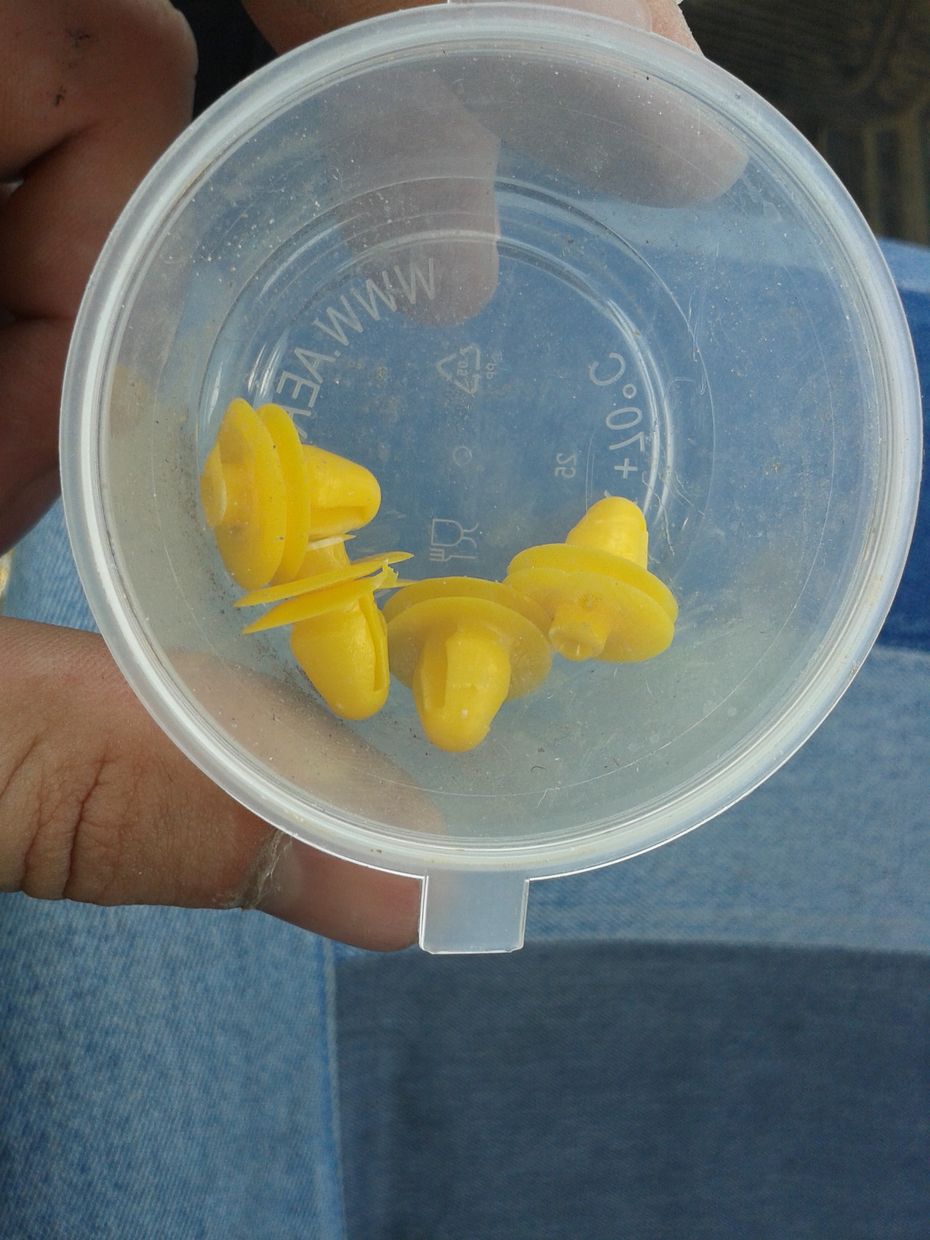

Пришлось потратиться на новые пистоны (80 рублей).

20140607 164828 468x623 - Установка парктроников на Hyundai Solaris

Оторвав бампер с защелок по краям, можно его снимать и начинать сверлить отверстия. Естественно положив под него старые тряпки. Мы же не хотим поцарапать его?!

20140607 134544 468x623 - Установка парктроников на Hyundai Solaris

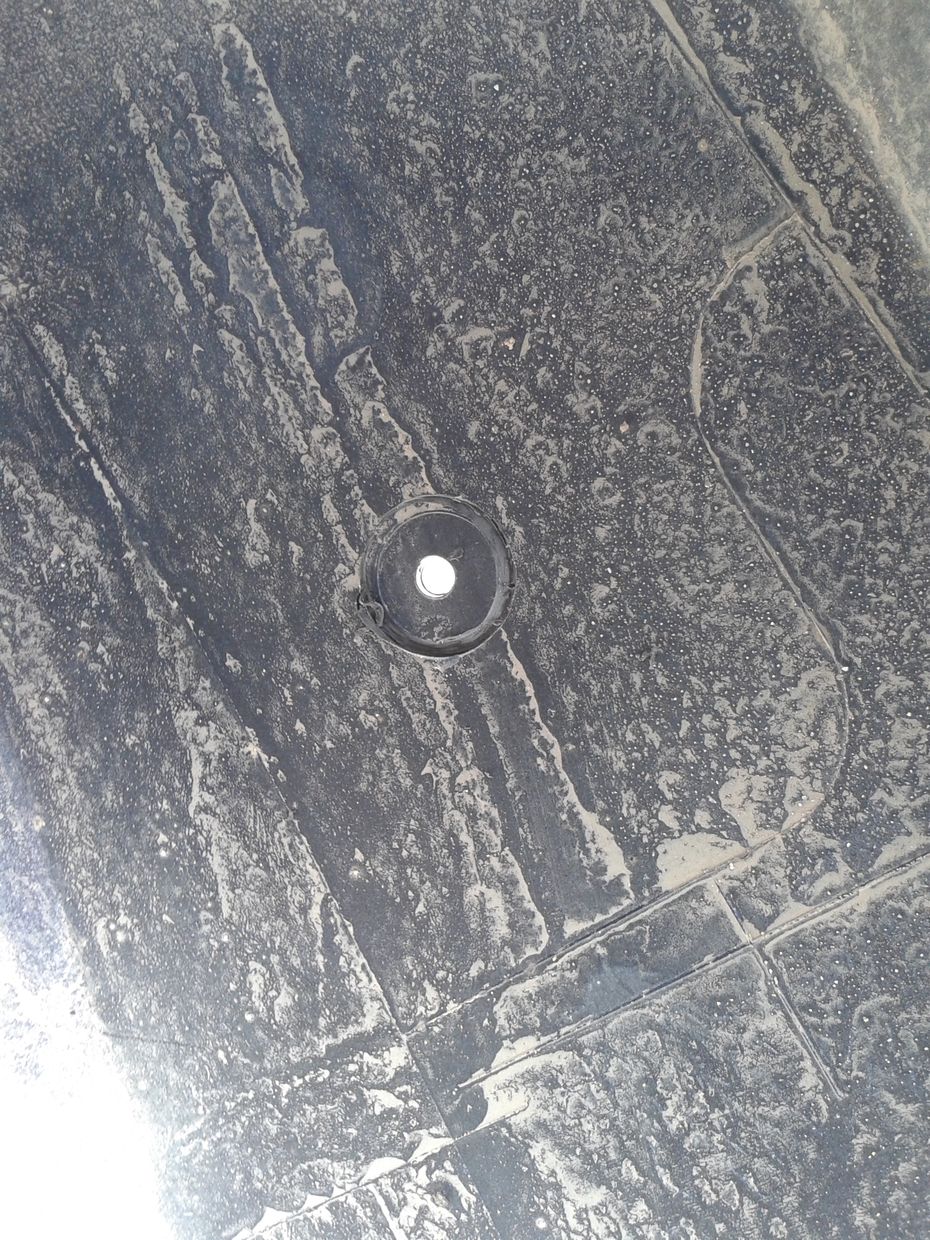

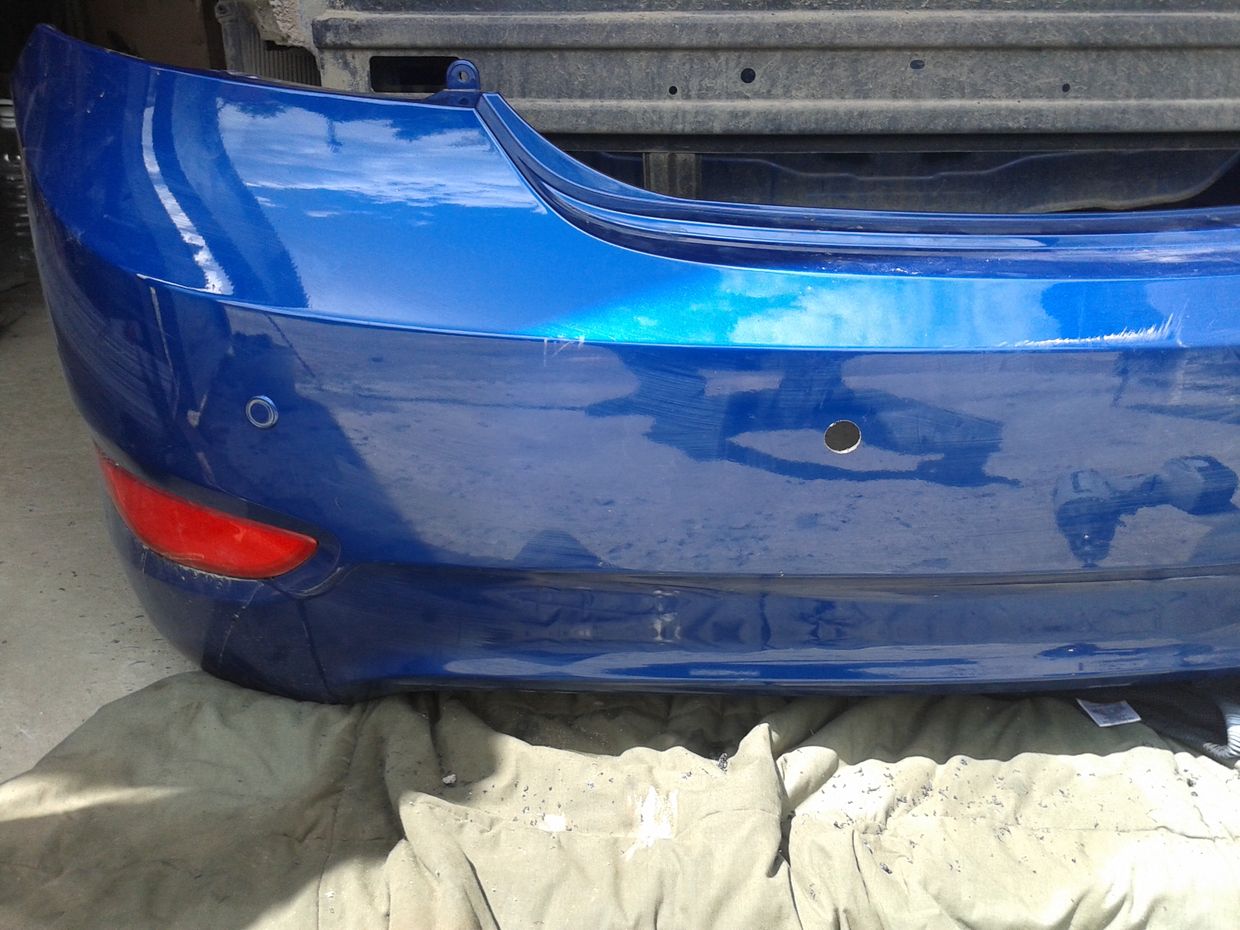

Отверстия под парковочные радары УЖЕ РАЗМЕЧЕНЫ. Не нужно ничего мерить, за вас все сделали добрые корейцы.

20140607 134524 468x351 - Установка парктроников на Hyundai Solaris

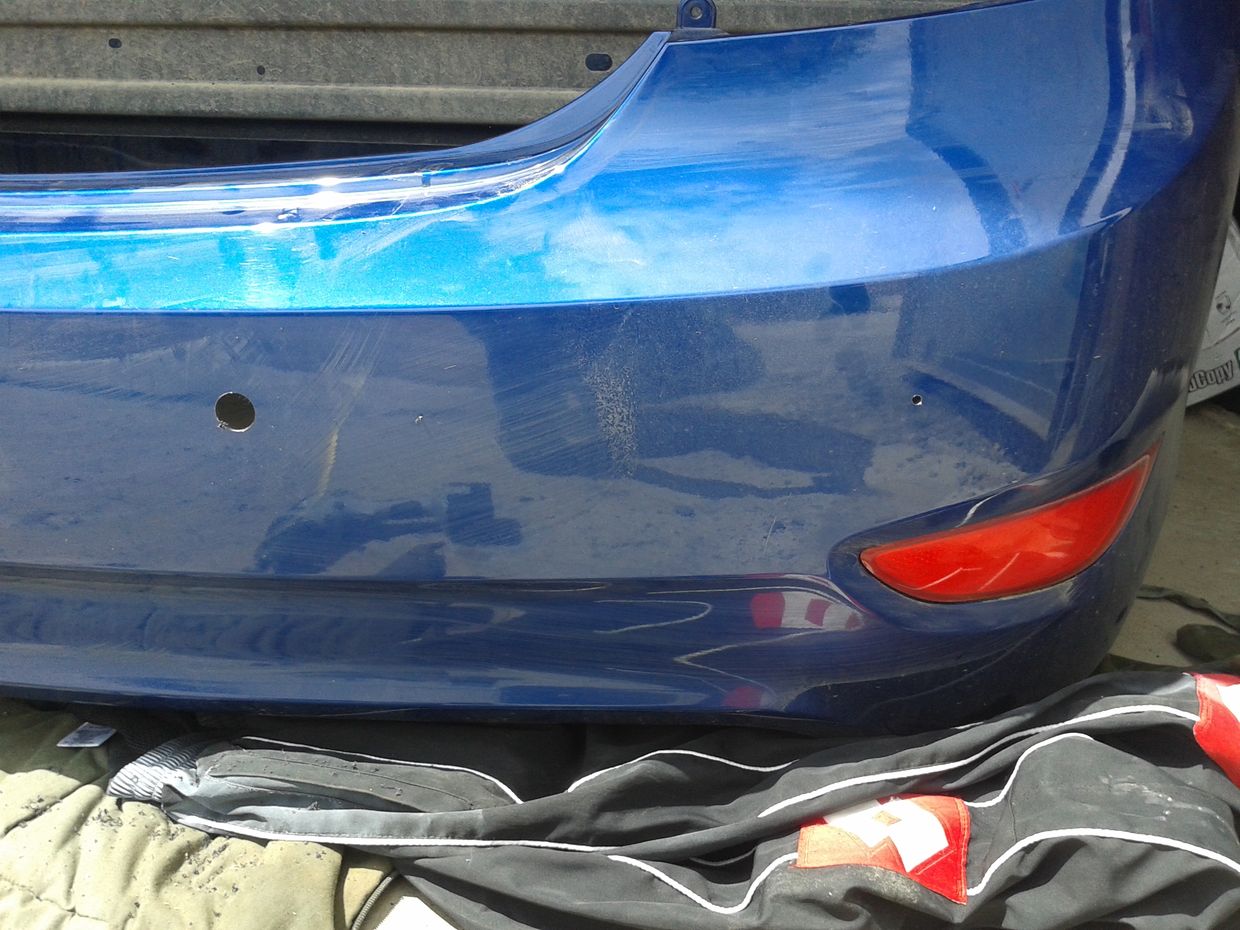

Берем фрезу, которая шла в комплекте с парктроником, и просверливаем тонкую дырочку изнутри, попав в центр круга, но не просверливаем до конца. Я сверлил малое отверстие а затем, на малом давлении снаружи основное, чтобы не было опилок и повреждения краски.

20140607 134532 468x351 - Установка парктроников на Hyundai Solaris

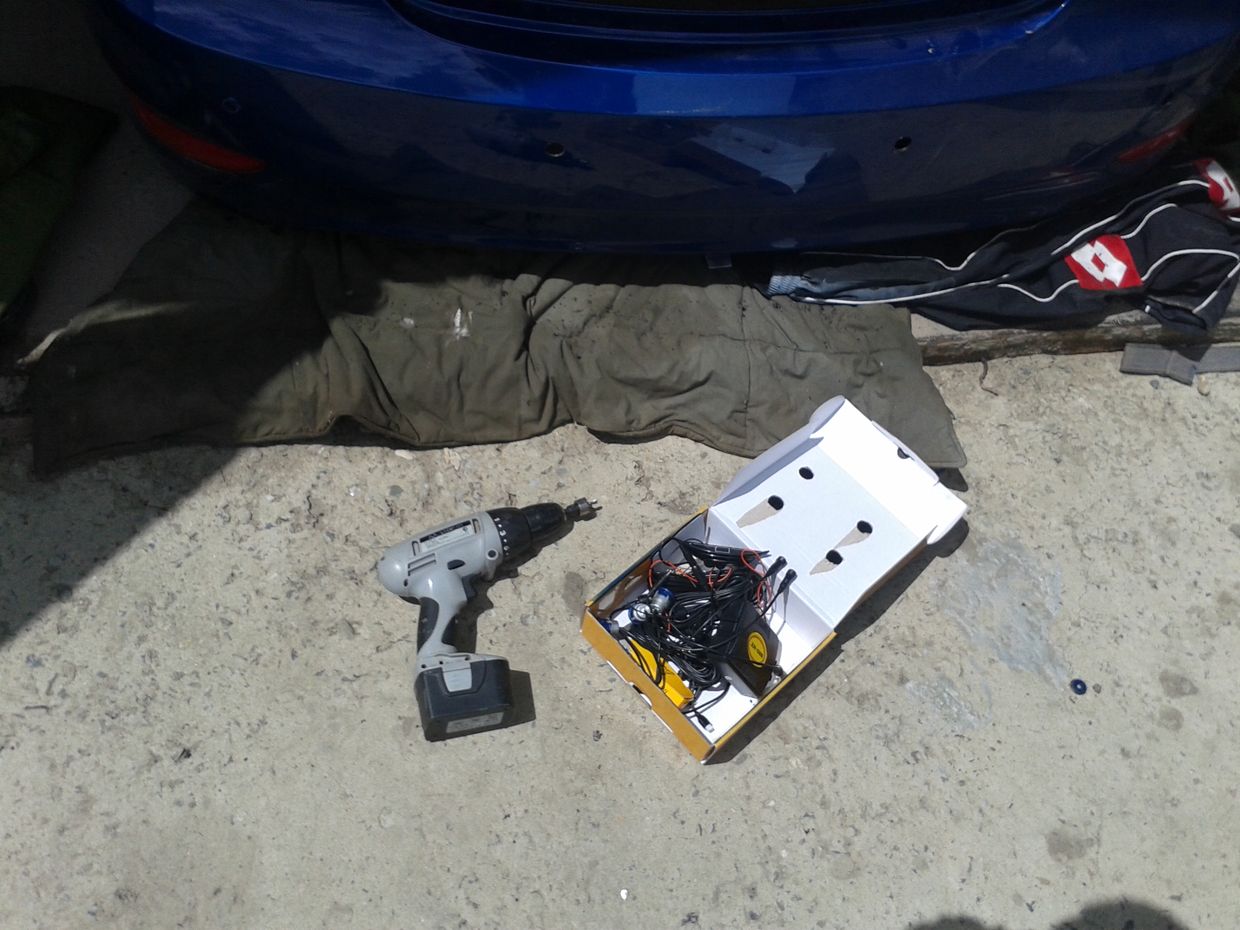

Процесс работы.

20140607 134644 468x351 - Установка парктроников на Hyundai Solaris

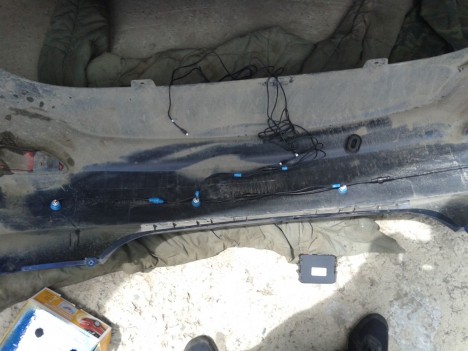

После сверления начинаем установку. Родные колечки для закрепления потерял мой маляр, пришлось изобретать велосипед из синей изоленты и силикона.

20140607 140018 468x351 - Установка парктроников на Hyundai Solaris

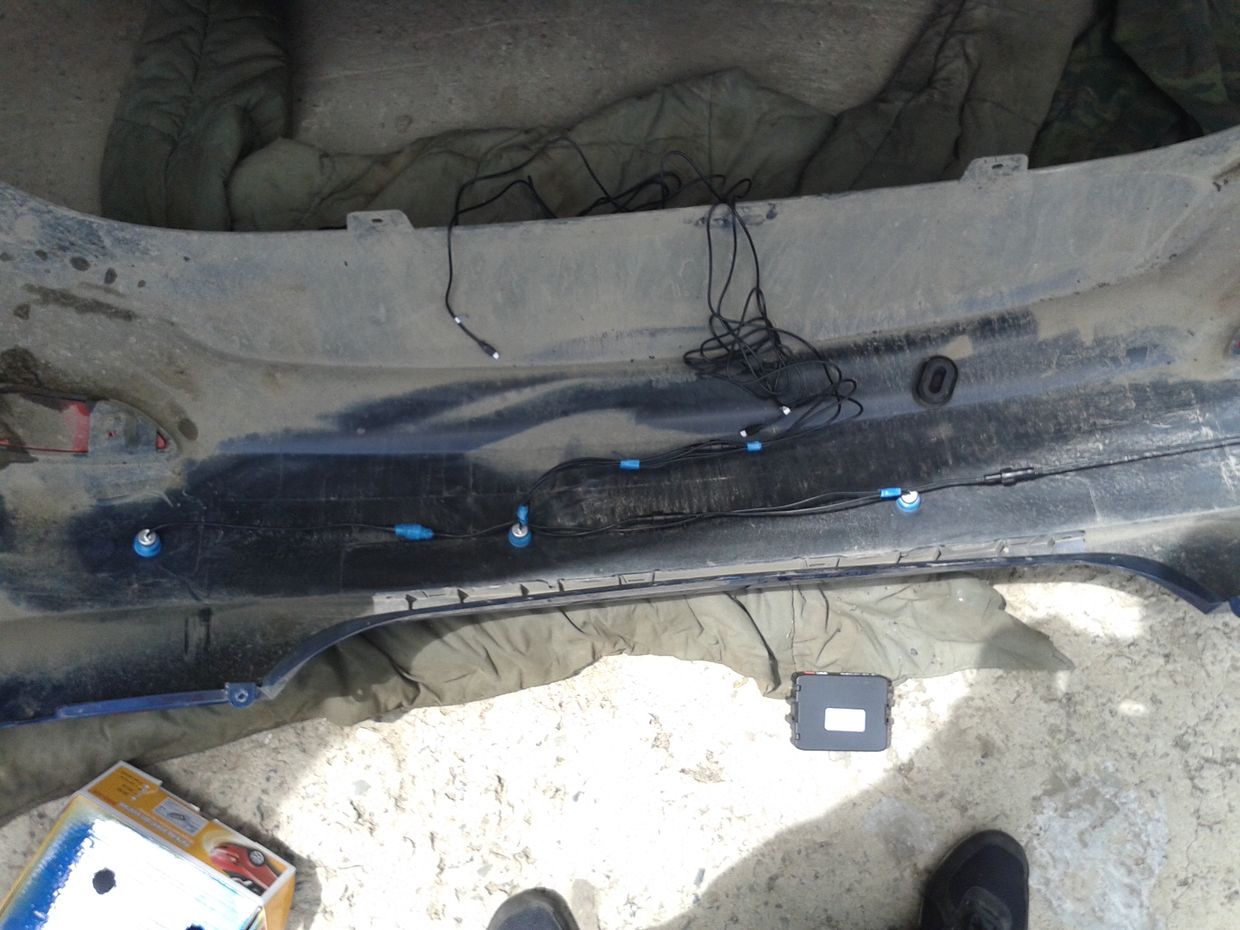

ВАЖНО. Парктроники имеют стрелку ВВЕРХ ТУДА показывающую как их нужно ставить, а также пронумерованы. Делаем все по схеме. Провода скрепляем и просовываем в салон, через прорезанное отверстие в резиновой заглушке.

20140607 145531 468x351 - Установка парктроников на Hyundai Solaris

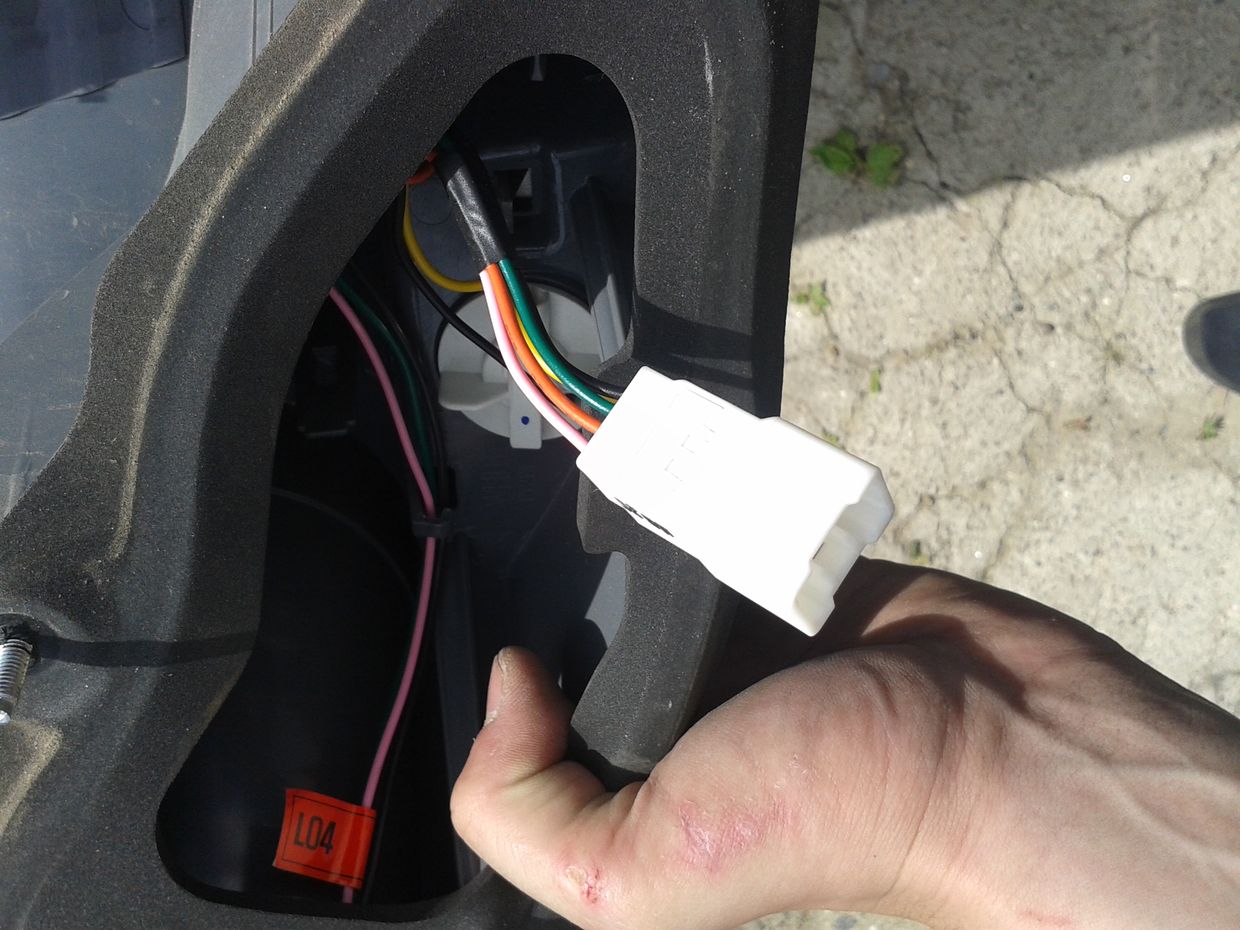

Подпаиваться и брать напряжение будем от фонаря заднего вида. Чтобы парктроник работал только при движении задним ходом. Цвета кабелей не помню, их видно невооруженным взглядом на правой задней фаре, просто следим какие провода идут к белой лампочке.

20140607 160654 468x351 - Установка парктроников на Hyundai Solaris

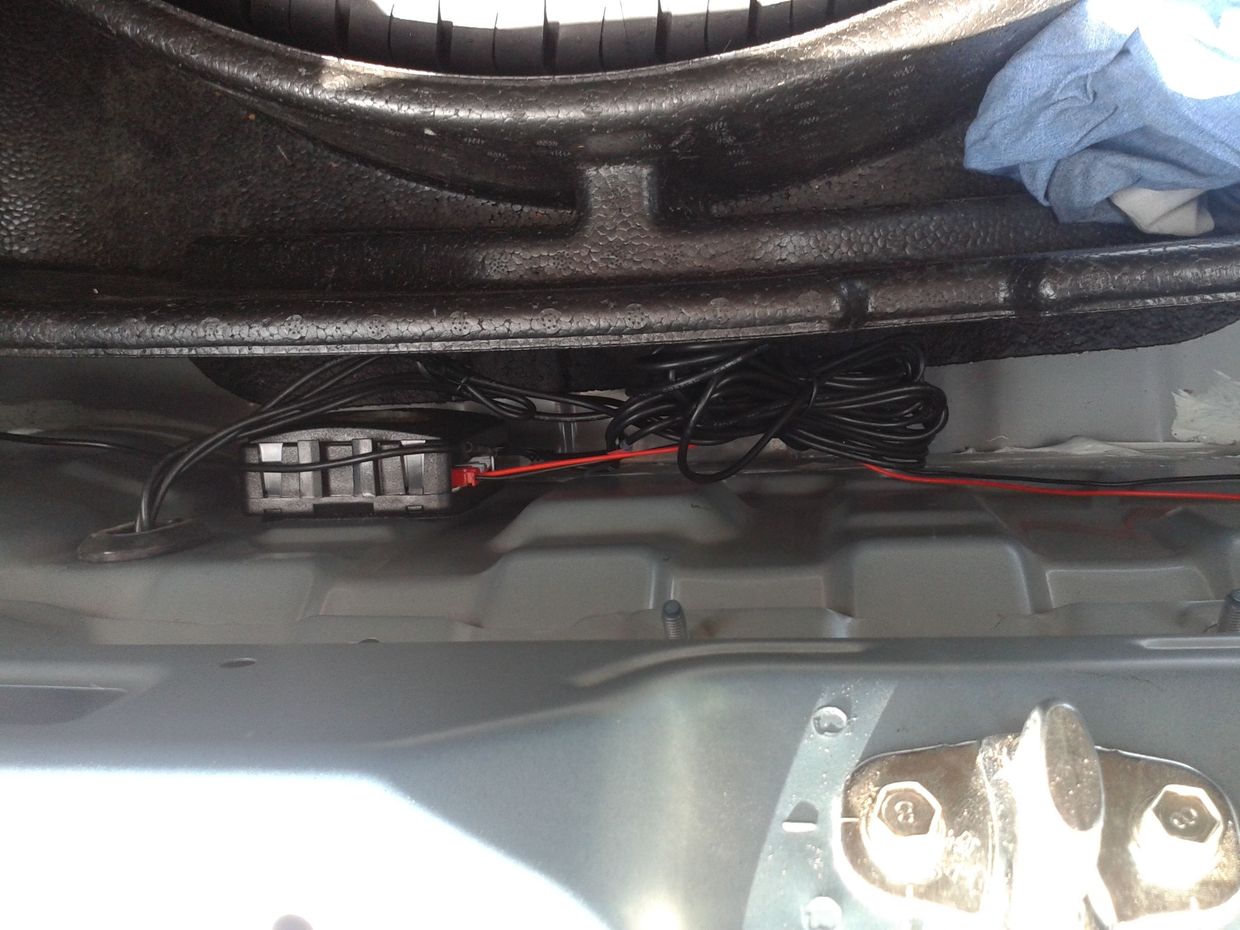

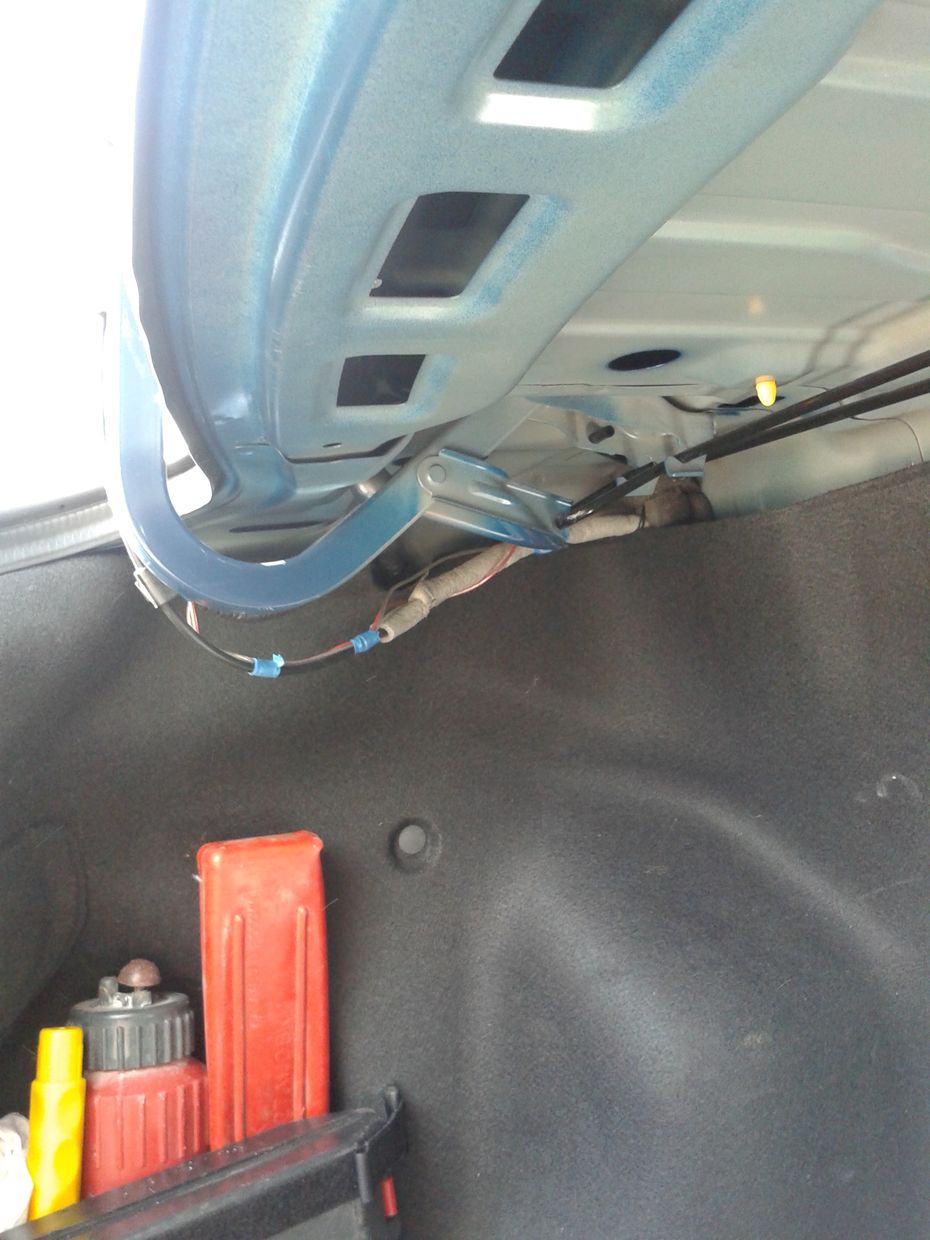

Все протянул, скрутил, подпаялся к фонарю. Приклеил коробку к кузову, где было ближайшее свободное место.

20140607 160705 468x623 - Установка парктроников на Hyundai Solaris

Далее ставим бампер, фары и обшивку на места и тянем через салон, кабель для экрана парктроника.

20140607 164816 468x351 - Установка парктроников на Hyundai Solaris

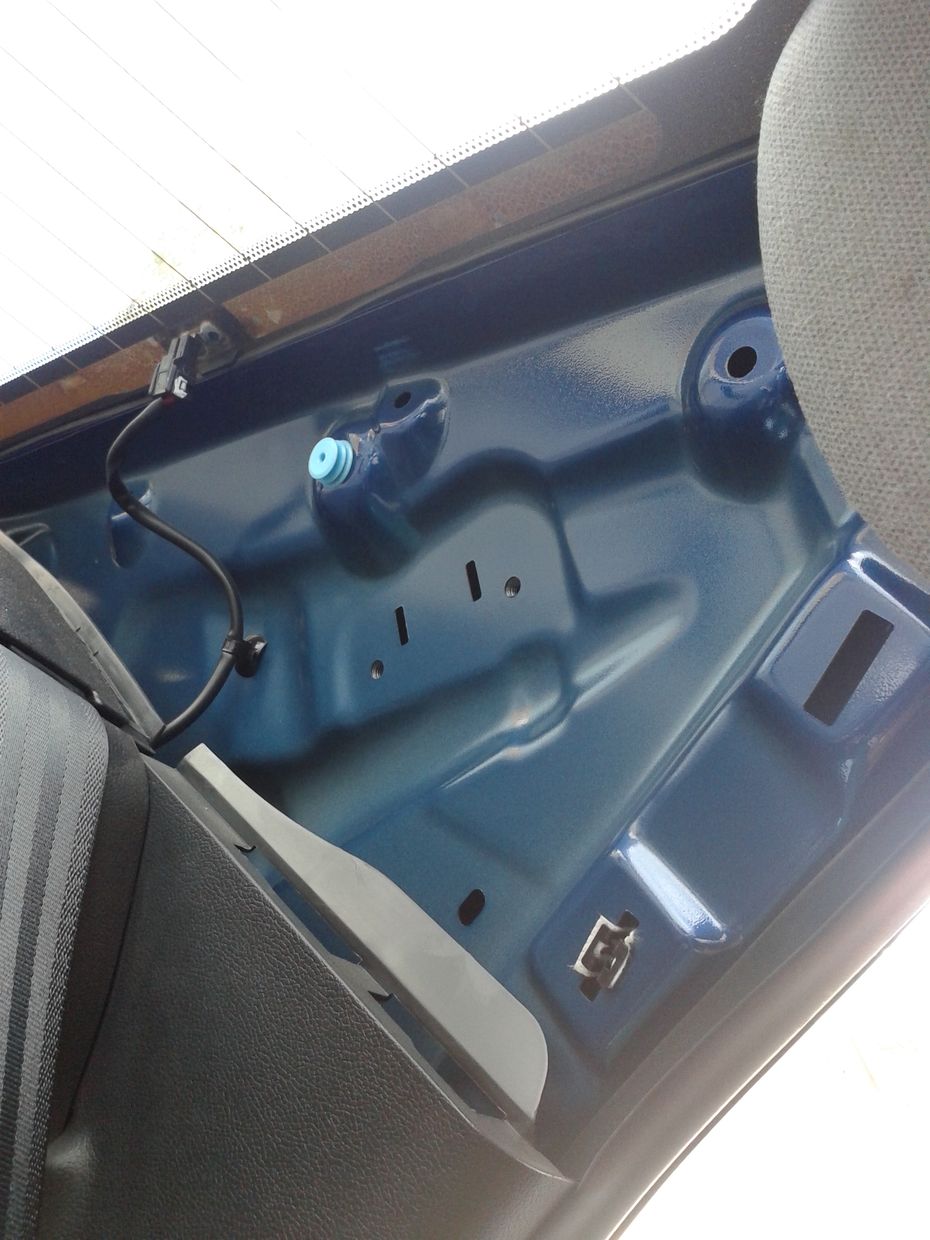

Пластик закрывающий стойку заднего стекла снимается, если его потянуть на себя со стороны двери.

20140607 145318 468x623 - Установка парктроников на Hyundai Solaris

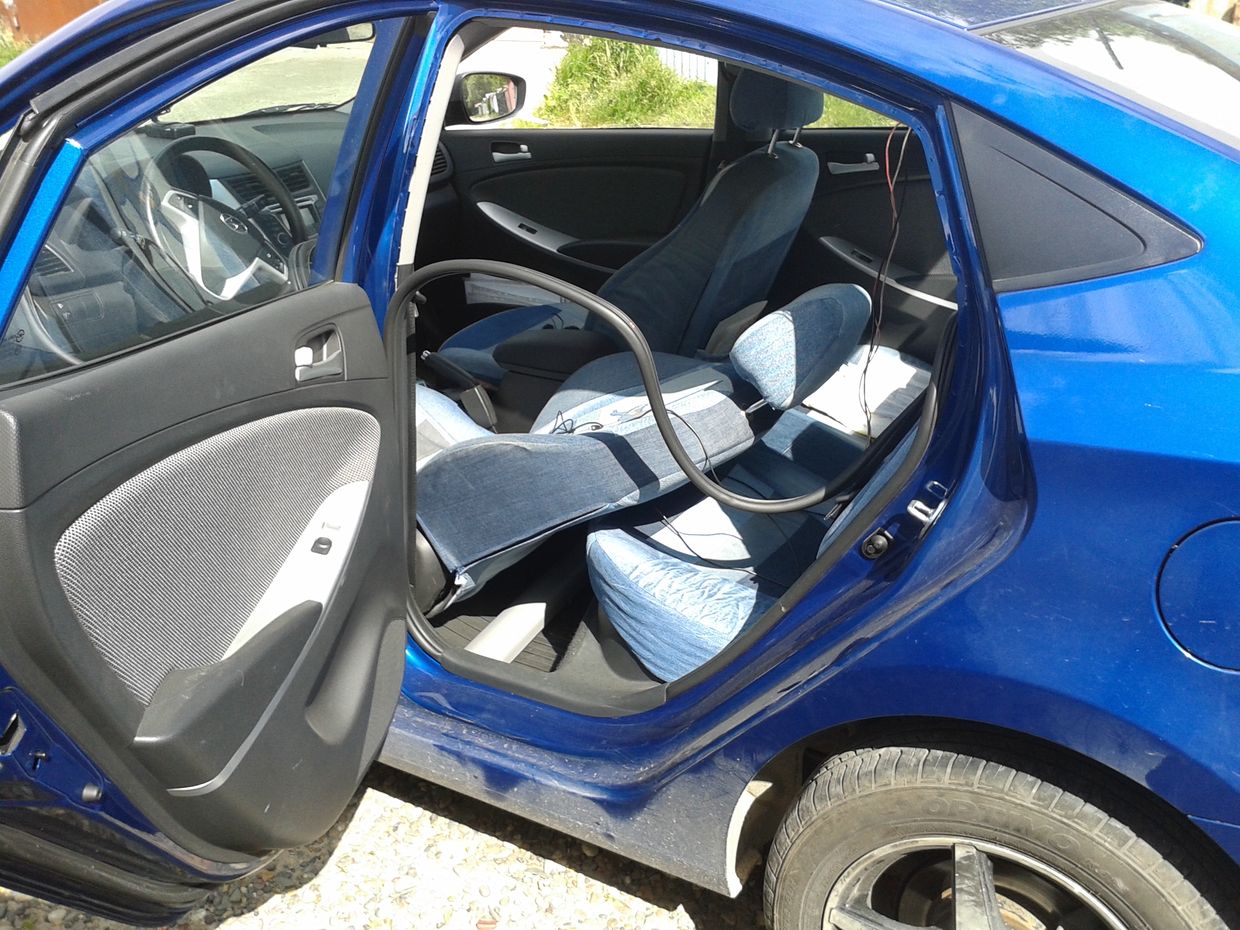

Протащив кабель под ним, снимаем резиновые уплотнители с дверей и тянем кабели по потолку. Пороги разбирать было лень.

20140607 160728 468x351 - Установка парктроников на Hyundai Solaris

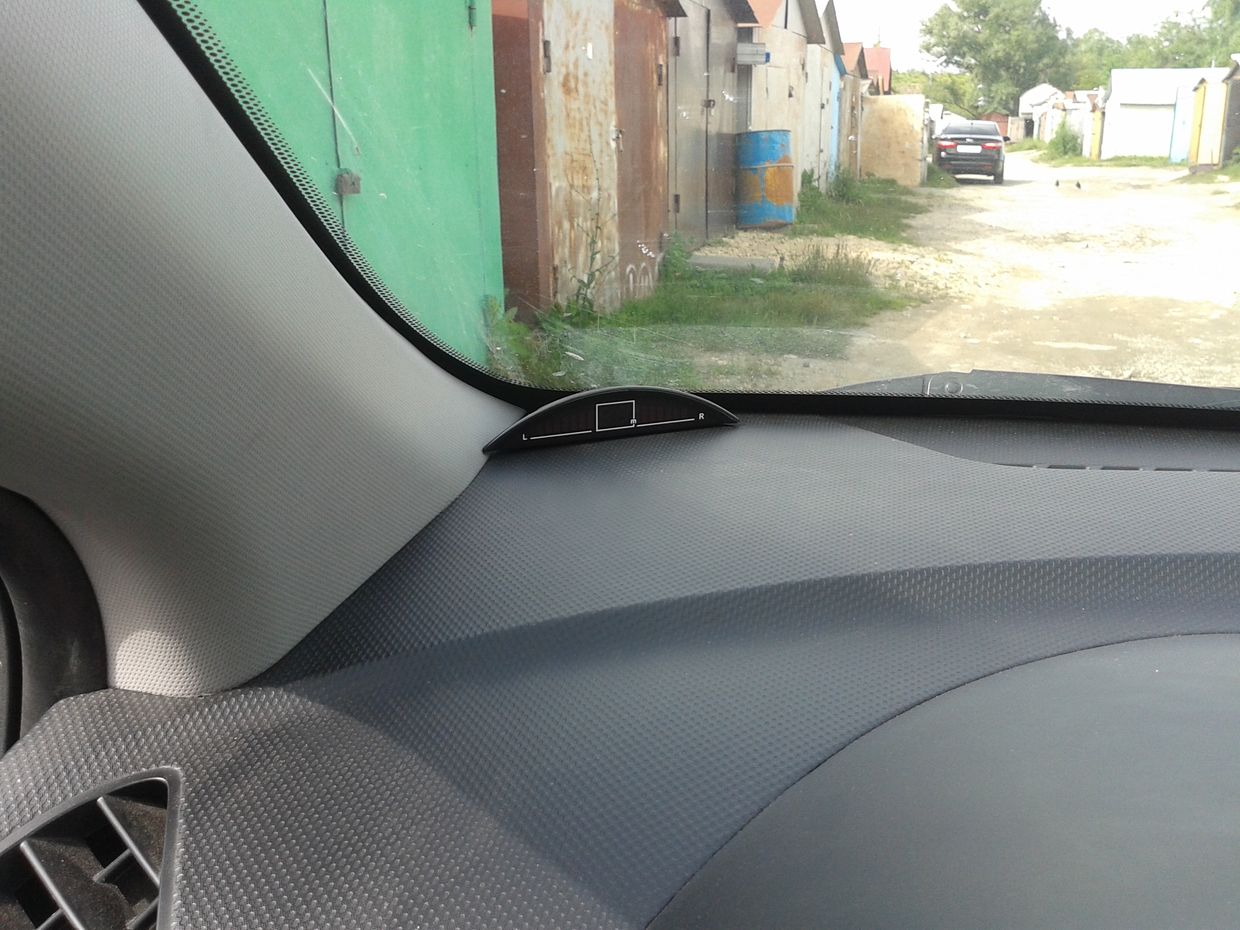

Далее через арку ветрового стекла протягиваем кабель к торпеде и клеим экранчик в угол. Я решил поставить его сюда.
   20140607 164837 468x351 - Установка парктроников на Hyundai Solaris

Вот такое вот чудо получилось.

Как было.

20140607 125917 468x351 - Установка парктроников на Hyundai SolarisКак стало.

20140607 164816 468x351 - Установка парктроников на Hyundai Solaris

Запустилось все с первого раза, препятствия начинает видеть за 1.5 - 2 метра. На 15 см визжит как поросенок. Теперь можно пускать бабу за руль.

Комментарии

Комментарий от Михаил [ 25 июня, 2014, 18:40 ]

Спасибо. Очень позновательно.Я тоже буду устанавливать парктроник. А как вы считаете, можно ли установить датчики , не снимая бампер?

Комментарий от admin [ 26 июня, 2014, 21:11 ]

Нет =) не получится. Под бампер не залезть. А еще разметка под парктроники нанесена внутри бампера.

Комментарий от Саша [ 1 февраля, 2015, 02:37 ]

ставил не снимая бампера

Комментарий от Сергей [ 11 февраля, 2016, 23:56 ]

продаю штатные парктроники на хёндай солярис и киа рио
