Как разобрать ноутбук HP ProBook 4520

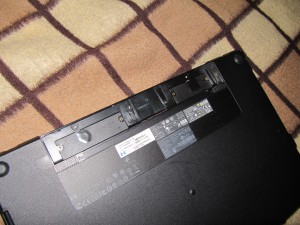

Разборка ноутбука HP ProBook 4520 оказалась очень увлекательной задачей. Оказалось, что красавец разбирается через верх а не через низ. Сдвинув защелку, вытаскиваем батарею и откручиваем 3 широких болтика и 2 маленьких в районе разъема под батареей

1 - Как разобрать ноутбук HP ProBook 4520

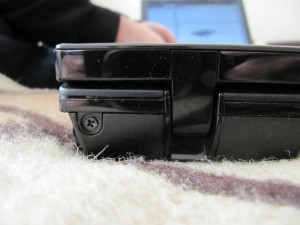

 Теперь нужно обнаружить спрятанные болты, смотрим фото

2 - Как разобрать ноутбук HP ProBook 4520

Заглушка болта отсоединяется очень легко, достаточно взять канцелярский нож.

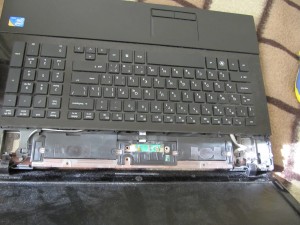

После этого открываем экран на максимальный угол, но не так как показано в заводской инструкции (а показано там на 180°). Аккуратно сдвигаем панельку, где находится кнопка включения, в сторону дисплея и тянем вверх на себя. В сторону дисплея она идет туговато.

31 - Как разобрать ноутбук HP ProBook 4520

Теперь нужно открутить несколько болтиков от клавиатурной панели. Откручиваем их и сдвигаем панель в сторону дисплея. Идет очень легко. АККУРАТНО! Снизу есть шлейф, который можно отсоединить (можете отсоединять, если уверены, что вставите обратно!).

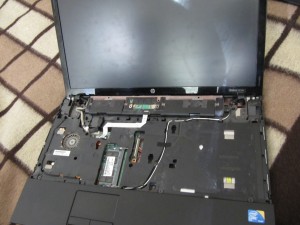

Вот так он выглядит после снятия клавиатуры.

4 - Как разобрать ноутбук HP ProBook 4520

Процесс сборки тоже не очень сложный, все в обратном порядке.
