Ремонт СВЧ печи Huyndai H-MW1317

СВЧ печь Huyndai H-MW1317 реагирует на кнопки, включается, гудит охлаждение, горит свет, но нагрева нет. Магнетрон не стартует и через несколько секунд из под крышки начинает вонять паленым.

IMG 20160804 122810 468x351 - Ремонт СВЧ печи Huyndai H-MW1317

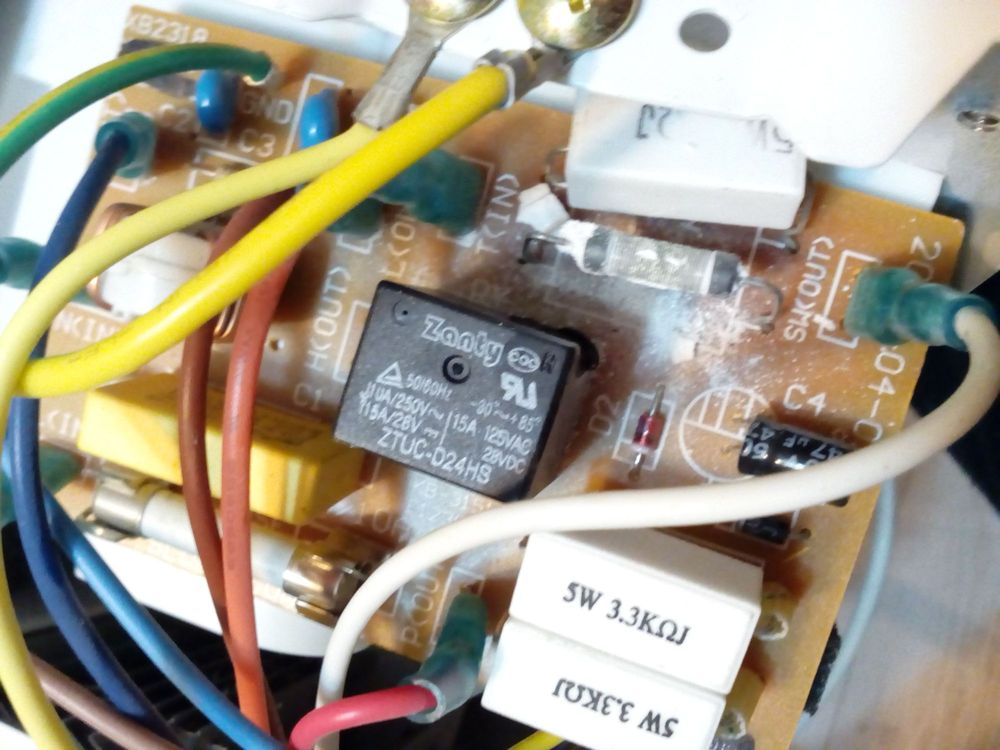

Открываем больного и видим — следующее.

Два силовых резистора на 47 ом 5 ватт сильно пострадали, при старте печи один из них начинает греться до красна, из-за чего у него лопнул керамический корпус и плавит соседнее реле. Второй резистор не пострадал.

IMG 20160508 201000 468x351 - Ремонт СВЧ печи Huyndai H-MW1317

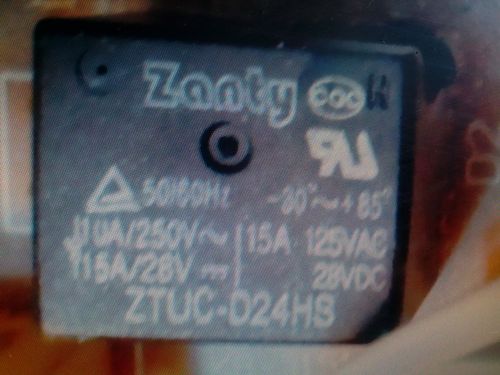

Также рядом стоит оплавленное реле Zanty ZTUC - D12HS. Как оказалось изначально сгорело реле, а резистор оплавил корпус потом.

IMG 20160804 091423 468x351 - Ремонт СВЧ печи Huyndai H-MW1317

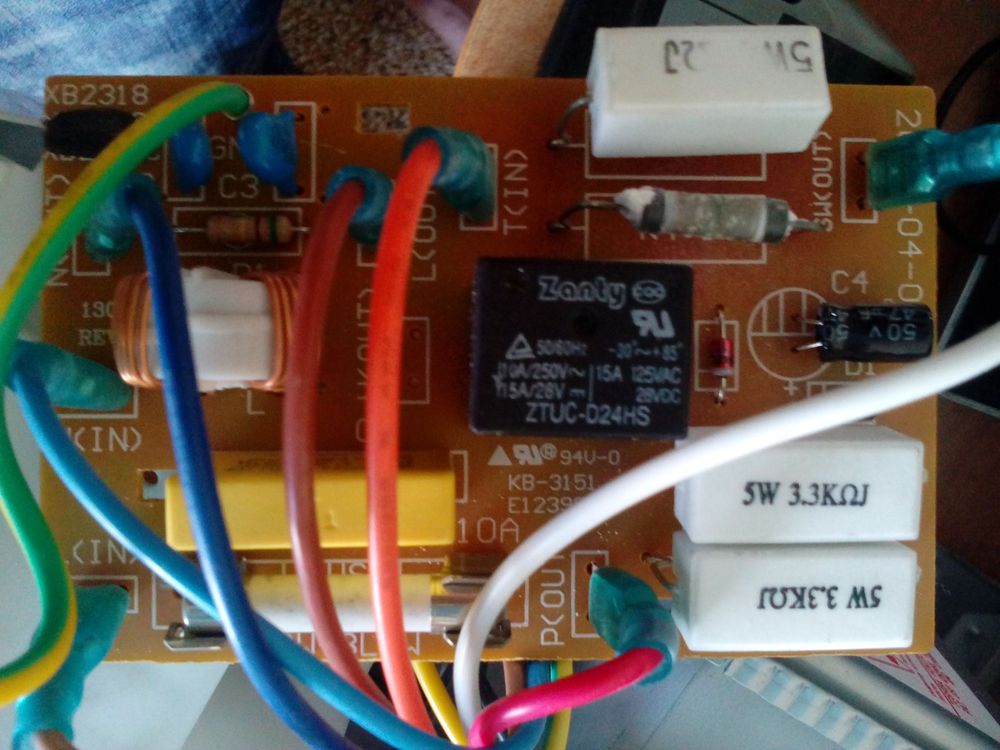

По идее эти резисторы с реле — схема плавного пуска трансформатора. Резисторы берут на себя бросок тока, а реле через какое-то время должно их закорачивать.

IMG 20160804 122803 468x351 - Ремонт СВЧ печи Huyndai H-MW1317

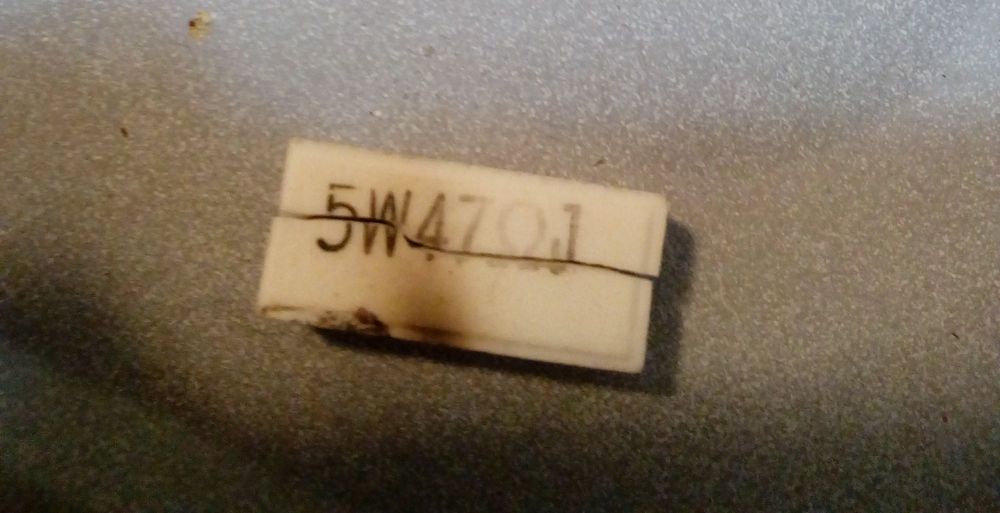

Соответственно реле не переключается резисторы кипят.

IMG 20160508 201003 468x240 - Ремонт СВЧ печи Huyndai H-MW1317.
Резисторы я нашел быстро в радио магазине. А вот реле Zanty оказалось найти не так просто. Купить можно только через интернет и цена 500 рублей для простого реле это дорого.

IMG 20160804 122754 468x522 - Ремонт СВЧ печи Huyndai H-MW1317

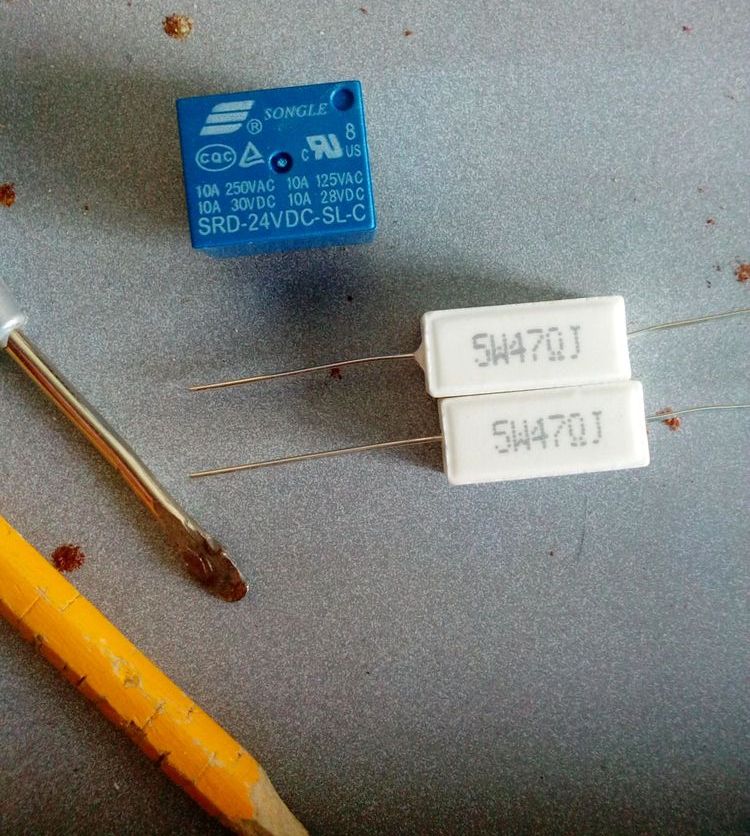

Подходит любое аналогичное реле на 24 вольта. я использовать вот такое SRD-24МВС-SL-C за 100 рублей. оно прекрасно подошло на плату. У старого реле на одну ногу меньше, но это пофигу ибо она не используется. Также туда подходят и другие реле, как например

SANSOU SRU-S-124L
SRDH-S-124D
OMRON G5LE-14 24VDC

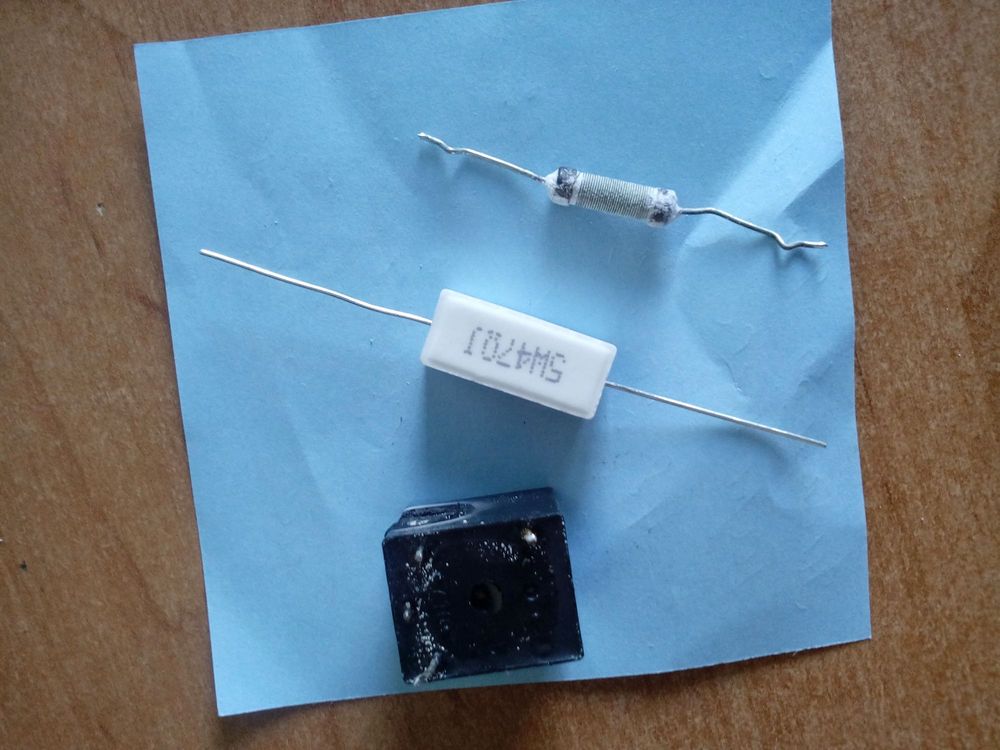

Заменил резисторы и реле, пускаем СВЧ и все работает.

IMG 20160804 132727 468x351 - Ремонт СВЧ печи Huyndai H-MW1317

Точно такая же схема пуска используется и в других микроволновках, даже плата одинаковая.

Liberton LT2502EG
SCARLETT SC-2500
BORK 4420si
Bimatek

Комментарии

Комментарий от Анатолий [ 30 октября, 2021, 18:20 ]

У меня та же неисправность, но после замены резисторов и реле печка всё равно не греет. Все предохранители целые.
Что можете подсказать?
