Как настроить NAT в Windows 2003 Server

Сегодня мы научимся настраивать и выпускать пользователей нашей сети в интернет, по технологии NAT.

NAT (от англ. Network Address Translation — «преобразование сетевых адресов») — это механизм в сетях TCP/IP, позволяющий преобразовывать IP-адреса транзитных пакетов. Также имеет названия IP Masquerading, Network Masquerading и Native Address Translation.

Преобразование адресов методом NAT может производиться почти любым маршрутизирующим устройством — маршрутизатором, сервером доступа, межсетевым экраном. Суть механизма состоит в замене обратного (source) адреса при прохождении пакета в одну сторону и обратной замене адреса назначения (destination) в ответном пакете. Наряду с адресами source/destination могут также заменяться номера портов source/destination.

Для того, чтобы выступать в роли маршрутизатора, на сервере должно быть 2 сетевых интерфейса. Интернет и сама сеть, которую необходимо пускать в Интернет. Предположим что наши сетевые подключения называются INTERNET и ADMIN.

В ОС Windows 2003 есть служба маршрутизации и удаленного доступу. Routing and Remote access. Её необходимо запустить в менеджере управления сервером.

После этого открываем Routing and Remote access и ищем слева пункт "NAT/Basic firewall". Справа отображаются интерфейсы, сейчас их нет, поэтому добавим наши admin и internet.

Как настроить NAT в Windows 2003 Server

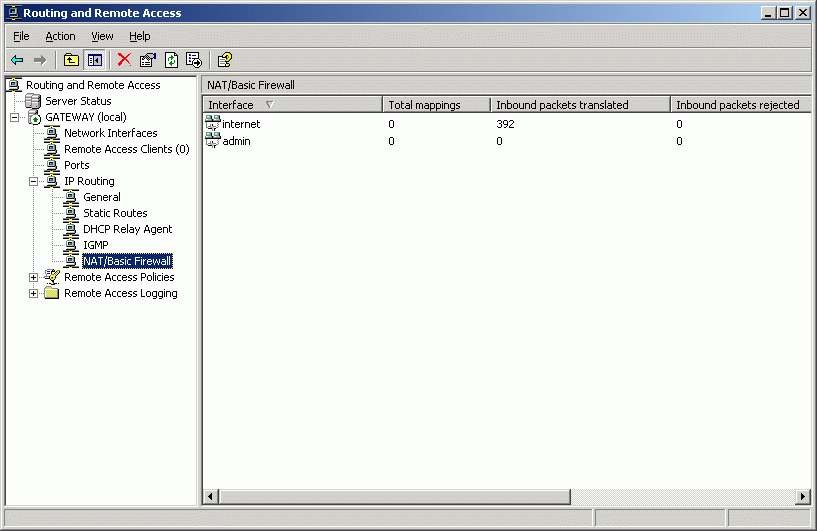

После того, как мы их добавили они появятся в списке справа, как на рисунке. Затем нам необходимо настроить IP адреса и маски, по которым и будет осуществляться весь беспредел.

Как настроить NAT в Windows 2003 Server

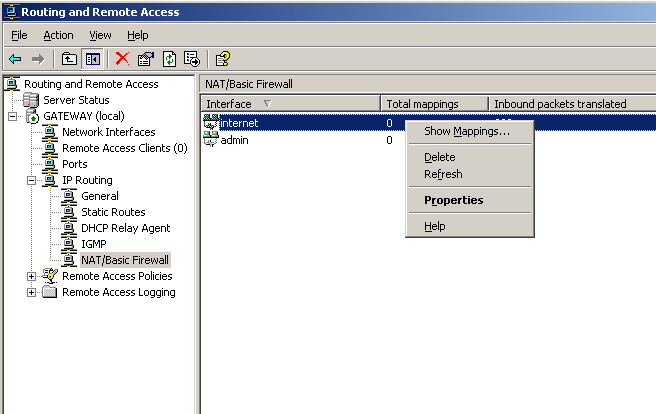

Начнем настройку. Правой кнопкой мыши жмём на интерфейс internet и переходим в его настройки (prefences).

Как настроить NAT в Windows 2003 Server

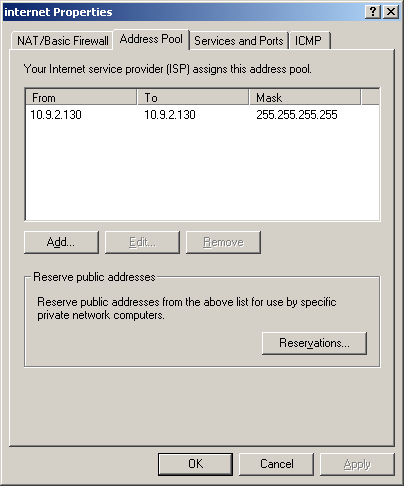

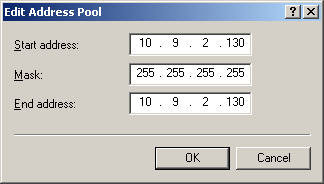

В открывшемся окошке мы увидим к вкладки. Нам нужна одна "Address Pool". Откроем, как на рисунке выше. В списке пока ничего нет, но мы добавим наш внешний IP адрес и маску. 10.9.2.130 — это наш IP в Интернете.

Как настроить NAT в Windows 2003 Server

С этим закончили, теперь нужно определиться, какие IP адреса могут выходить в интернет через наш сервер. Для этого мы зарезервируем 1 IP адрес. Возвращаемся в меню Prefences и жмем кнопку Peserve Apresses. Видим окошко, в котором и можно резервировать.

Как настроить NAT в Windows 2003 Server

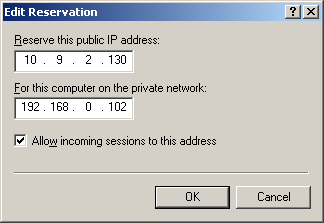

Жмём Add и пишет наши адреса.

Как настроить NAT в Windows 2003 Server

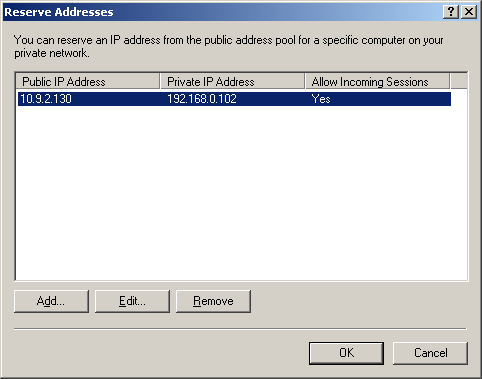

Вот и резервирование.

192.168.0.102 — Это адрес пользователя, который может выходить в сеть через наш сервер.
10.9.2.130 — Это внешний IP нашего сервера в интернете.

Выходя в интернет по такой технологии вы будете иметь IP адрес 10.9.2.130. Есть различные пути настройки, можно каждой машине отдельно резервировать адреса. В резервации можно указывать не один и диапазон адресов или не указывать вовсе, тогда любой IP в локальной сети сможет сидеть в интернете через сервер.

Чтобы настроить NAT на клиентской машине, достаточно в настройках подключения указать в поле Шлюз IP адрес сервера.
